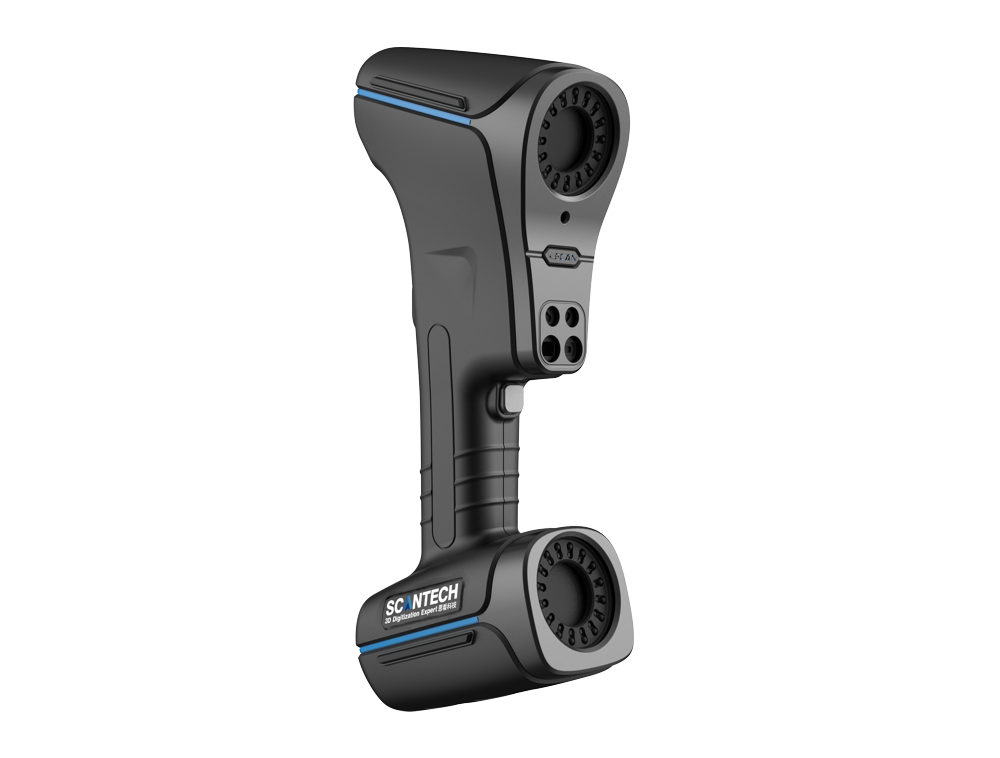

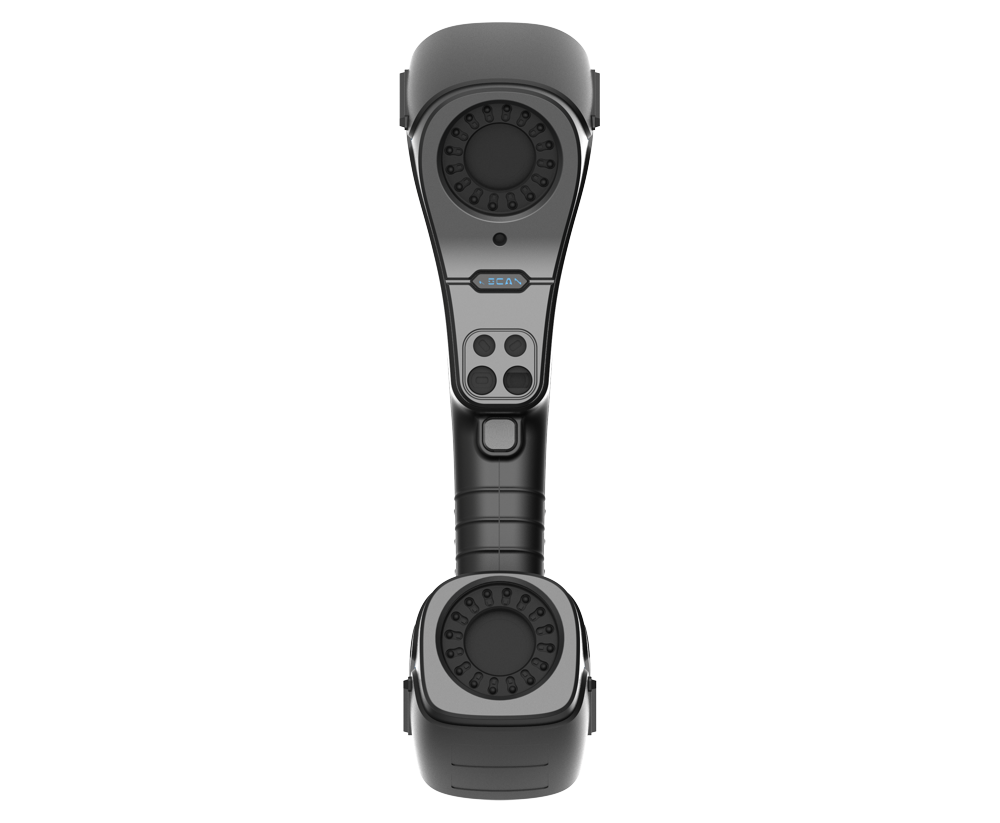

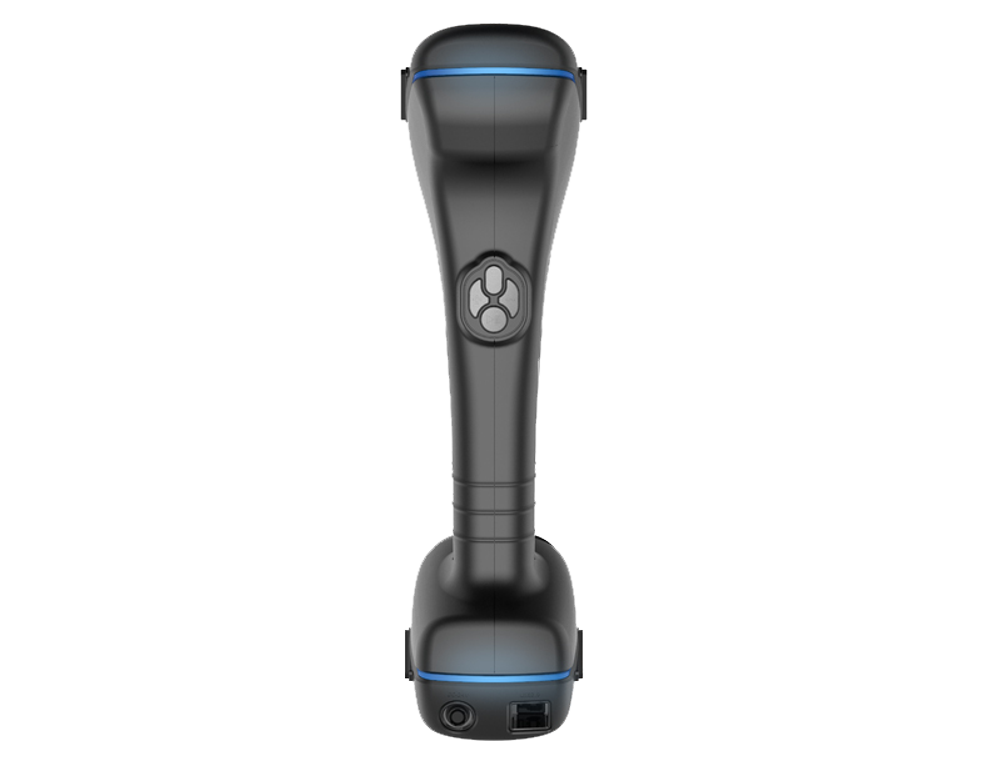

KSCAN20
Průmyslový ruční 3D skener
- Model – KSCAN20
- Skenovací režim – Standardní režim (R), Hyper jemný režim (B)
- Laserový zdroj – 7 červených křížených laserů (+1 další červený), 5 rovnoběžných modrých laserových paprsků
- Přesnost – až 0,02 mm
- Vestavěná fotogrammetrie – podporováno
- Hyper jemné skenování – podporováno
- Objemová přesnost (v závislosti na velikosti objektu) – až 0.020 mm + 0.035 mm/m, až 0.015 mm + 0.035 mm/m
- Objemová přesnost se zarovnávací referenční lištou – 0,02 mm/m
- Rozlišení – 0,05 mm 0,01 mm
- Rychlost skenování – až 650 000 měření/s
- Třída laseru – třída II. (bezpečné pro oči)
- Skenovací rozsah – až 550 x 600 mm
- Skenovací rozsah (fotogrammetrie) – 2500 mm x 3000 mm
- Odstupová vzdálenost – 300 mm 180 mm
- Hloubka ostrosti – 450 mm 200 mm
- Hloubka ostrosti (fotogrammetrie) – 2500 mm
- Korekce opakovaného měření – 0,03 mm
- Frekvence snímání (přenosná sonda CMM) – 60 Hz
- Přesnost hran – 0,03 mm
- Modul kontroly trubek – podporuje YBC; LRA data
- Výstupní formáty – .stl, .ply, .obj, .igs, .stp, .wrl, .xyz, .dae, .fbx, .ma, .asc nebo přizpůsobené
- Rozhraní – USB 3.0
- Rozsah provozních teplot – -10°C až 40°C
- Patenty – CN204902790U, CN206905709U, CN107202554, CN204902785U, CN106403845, WO2018049843, CN106500627, WO2018072434, CN106500628, WO2018072433, CN206132003U, CN104501740，US10309770B2, EP3392831A4
Průmyslový 3D skener KSCAN20 pro profesionální aplikace má nejširší škálu využití. Zcela přepisuje definici co znamená termín „ruční 3D skener“.
KSCAN20 spojuje vestavěný fotogrammetrický systém a režim duálního laserového skenování, což jsou celosvětově nejpoužívanější profesionální technologie napříč průmyslovými obory.
Tento metrologický 3D skener pracuje v režimu současného červeného a modrého laserového skenování a dosahuje rychlosti 650 000 měření/s, ultra vysokého snímání detailů s rozlišením 0,010 mm a přesností 0,020 mm. Vestavěný fotogrammetrický systém výrazně rozšiřuje oblast skenování na 2,5 m × 3 m a dosahuje objemové přesnosti 0,035 mm / m.
3D skener KSCAN20 společně s možností použití snímací sondy a 3D softwaru ScanViewer je komplexní a efektivní řešení 3D digitalizace pro mnoho průmyslových odvětví.

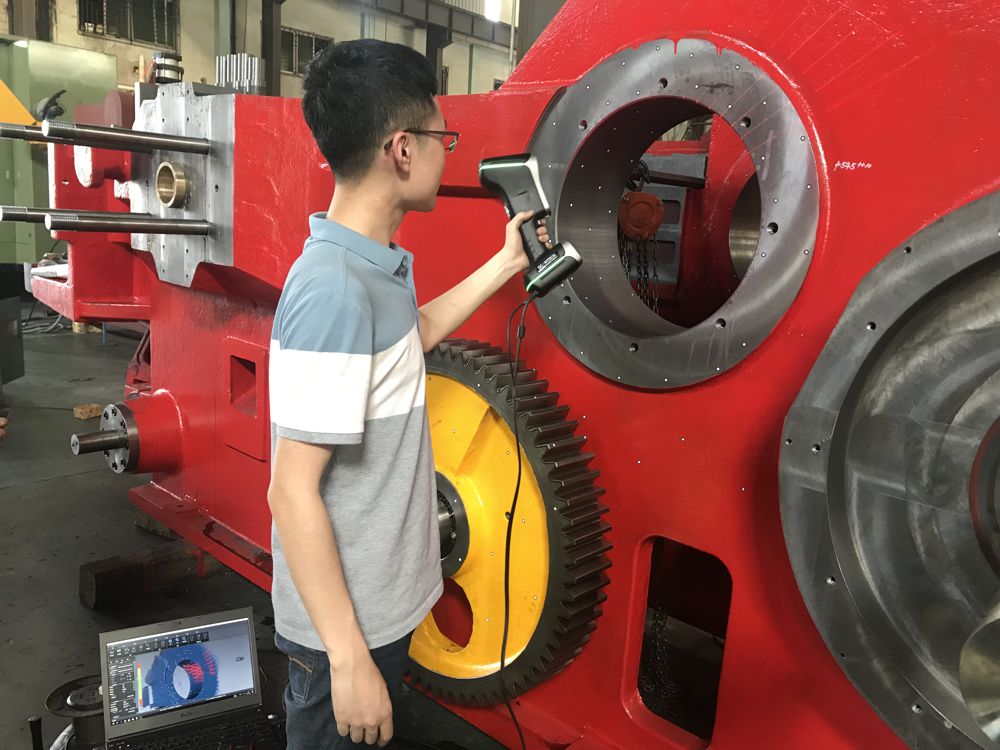

Neomezená skenovací oblast
Průmyslový 3D skener KSCAN20 má vynikající výsledky při skenování velkých objektů a i malých dílů. Realisticky zachytíte 3D data průmyslových součástí a kompletů.
Integrovaná fotogrammetrie
Díky objemové přesnosti 0,035 mm/m můžete pohodlně skenovat velké obrobky.

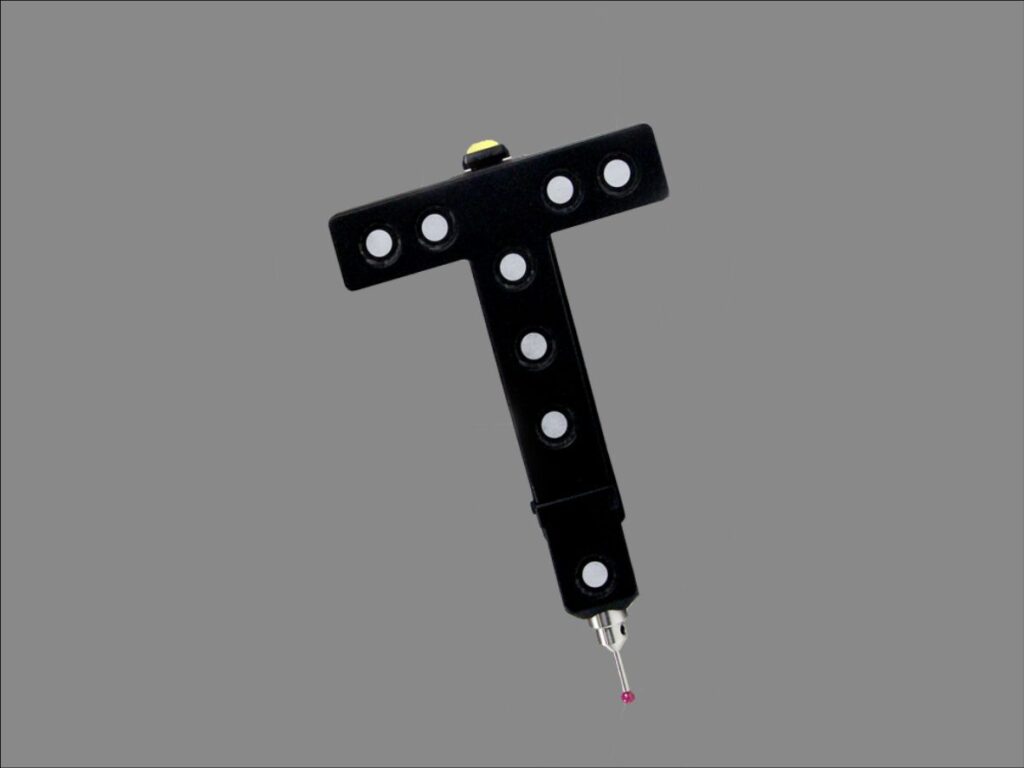

Funkce měření sondou
Přenosná CMM sonda doplňuje funkcionalitu skeneru o další pracovní režimy jako jsou měření otvorů a dutin, skrytých bodů, specifických prvků, detekování sestav apod.
Doplňkové příslušenství CMM sonda učiní celý komplet skenru všestraným nástrojem pro všechny případy modelů složitých geometrí.

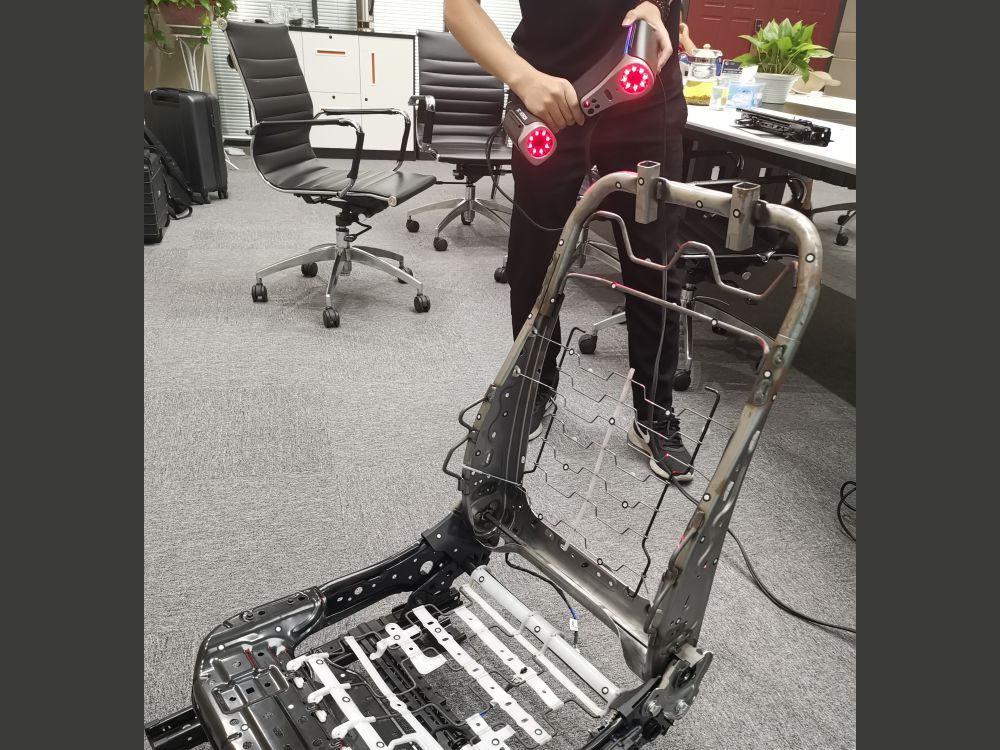

3D skener a dva laserové zdroje
Režimy červeného a modrého laserového skenování se doplňují a spojují vysokou flexibilitu a efektivitu. Modrý laserový režim snadno zachytí extrémní detaily s rozlišením až 10 μm.

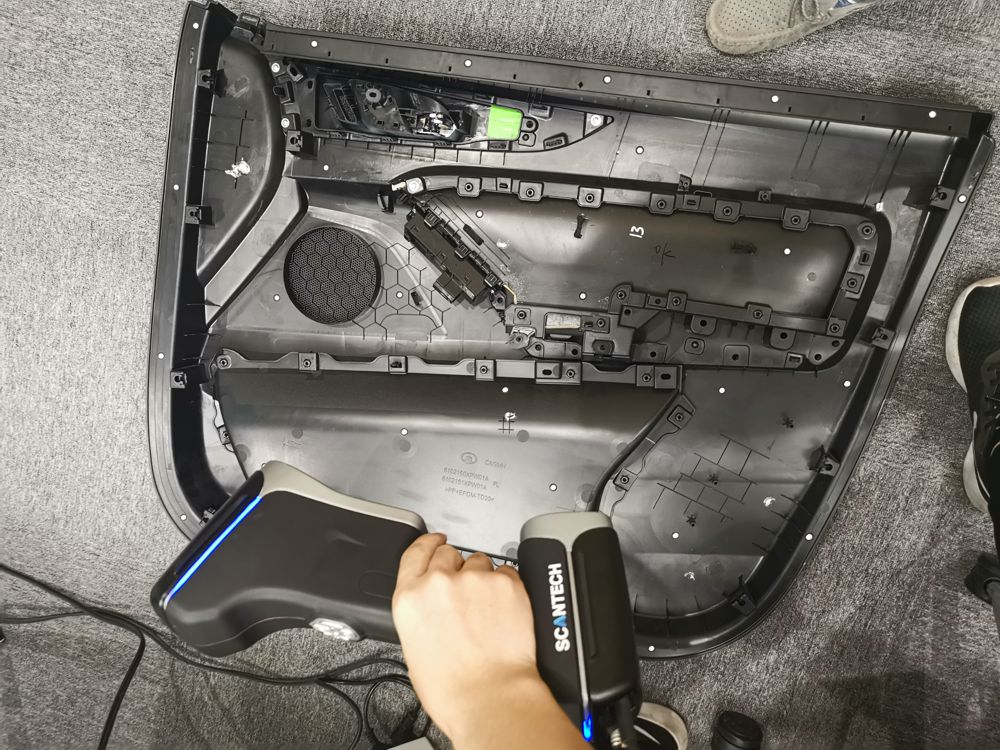

Vyšší výkon
Průmyslový 3D skener KSCAN20 optimalizuje každý postup skenování a výrazně snižuje časovou náročnost procesu skenování ve všech fázích. Rychlé skenování a nízké nároky na obsluhu spoří čas, mraky času.
