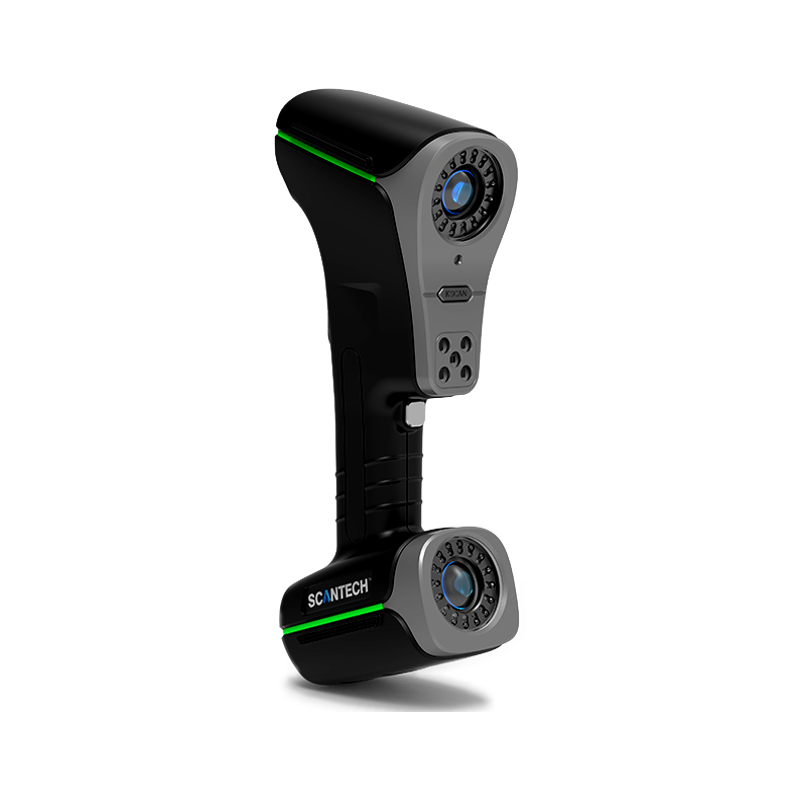

Laserový ruční 3D skener

KSCAN – Magic
  • Model – KSCAN-Magic
  • Režimy skenování
    • Ultra rychlé 11 křížených modrých laserů
    • Hyper jemné 7 paralelních modrých laserů
    • Velkoplošné 11 paralelních infračervených laserů
    • Otvory a prohlubně 1 modrý laser
  • Počet laserů 41
  • Přesnost 0,02 mm
  • Rychlost skenování až 1 350 000 měření / s
  • Skenovací rozsah až 1440 x 860 mm
    • Fotogrammetrický systém
    • Skenovací rozsah 3760 mm × 3150 mm
    • Hloubka ostrosti 2500 mm
  • Třída laseru – Třída II (bezpečné pro oči)
  • Rozlišení – až 0,01 mm
    • Objemová přesnost
    • Samostatně 0,015 mm + 0,030 mm/m
    • Spolu s 1m referenční lištou 0,015 mm + 0,020 mm/m
    • Spolu s MSCAN-L15 0,015 mm + 0,015 mm/m
  • Odstupová vzdálenost 300 mm
  • Hloubka ostrosti 925 mm
    • Přenosná sonda CMM K-Probe – Korekce opakovaného měření – 0,030 mm, Frekvence snímání 60 Hz
      • Modul inteligentního měření hran – Přesnost měření hran 0,030 mm
  • Modul měření trubek – Výstupní formáty YBC / LRA / hodnota kompenzace, Výstupní formáty .stl, .ply, .obj, .igs, .stp, .wrl, .xyz, .dae, .fbx, .ma, .asc nebo přizpůsobené
  • Rozsah provozních teplot –  -10°C až 40°C
  • Rozhraní – USB 3.0
  • Patenty –  CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN106500627B, CN106500628B, CN206132003U, CN206905709U, CN107202554B, CN209310754U, CN209485295U, CN209485271U, CN305446920S, CN209991946U, US10309770B2, KR102096806B1, US10914576B2, EP3392831A4

 Řada 3D laserových skenerů KSCAN-Magic je první, která kombinuje infračervené a modré lasery do jediného přístroje. Nabízí pět standardních pracovních režimů: velkoplošné skenování (infračervený laser), rychlé skenování (modré laserové kříže), jemné skenování (modré rovnoběžné lasery), skenování hlubokých otvorů a dutin (jeden modrý laser) a vestavěný fotogrammetrický systém. Data jsou snímána dvěma průmyslovými kamerami s vysokým rozlišením čímž je při 3D skenování dosaženo maximální přesnosti.

   Tyto přenosné 3D laserové skenery dosáhly revolučního průlomu ve výkonnosti. Bezkonkurenční rychlost skenování, přesnost, skenovací plocha a hloubka ostrosti jsou vlastnosti, které výrazně zjednodušují a zrychlují 3D měření výrobních procesů.

   Pro získání dat z těžko přístupných nebo složitých povrchů lze KSCAN-Magic spárovat s přenosnou CMM sondou K-Probe a získat tím komplexní 3D digitální řešení pro precizní měření.

Inovativní infračervený laser

3D laserový skener KSCAN-Magic inovativně využívá infračervený laser pro 3D skenování v širokém rozsahu. Jeho maximální skenovací zorné pole dosahuje 1440 mm x 860 mm a umožňuje snadné dosažení přesného 3D měření.

Produktivní a efektivní

KSCAN Magic poskytuje ultra rychlý sběr dat. Optimalizuje a zjednodušuje pracovní postupy od nastavení až po skenovací proces. Jednoduchým přepínáním režimů skenování včetně fotogrammetrie plně pokrývá potřeby pro zachycení geometricky složitých modelů. Svojí komplexností výrazně zvyšuje efektivitu práce.

Extrémní detaily

V režimu hyperjemného skenování dokáže 3D laserový skener řady KSCAN-Magic přesně zachytit kompletní data povrchu. I u velmi složitých objektů přesně zachytí každý detail s rozlišením 0,010 mm.

Skenování jedním laserovým paprskem

Režim skenování s jedním laserem přesně a rychle zachytí 3D data hlubokých děr, prohlubní a také mrtvé úhly.

Metrologická úroveň měření

Přesnost snímání 0,02 mm a objemová přesnost 0,03 mm/m poskytne velmi přesné NDT pro letecký průmysl.
